CÔNG DỤNG BỘ GÁ KẸP 52 CHI TIẾT:

– Bộ gá kẹp 52 chi tiết được sử dụng để gá kẹp phôi trên máy gia công.

– Bộ gá kẹp 52 chi tiết dùng kẹp các chi tiết lớn, có biên dạng phức tạp như: khuôn mẫu; trục khuỷu;…

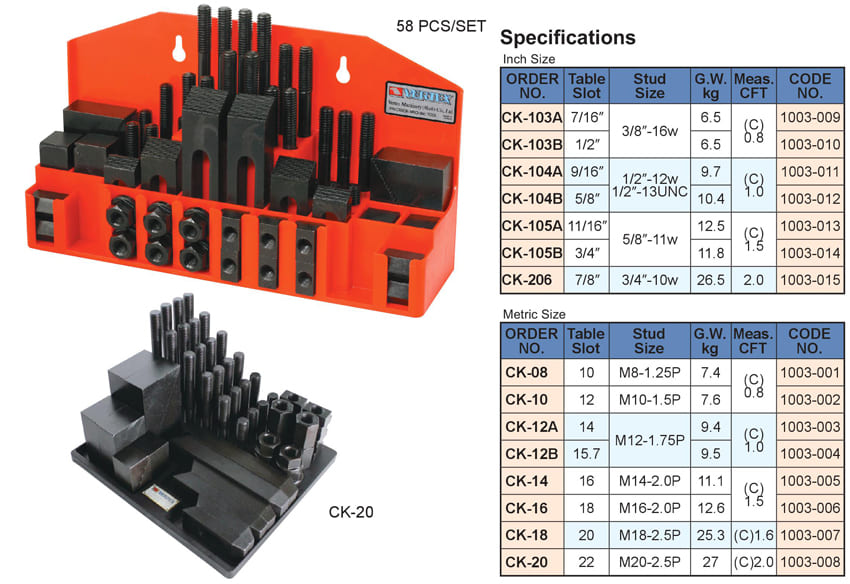

THÔNG SỐ BỘ GÁ KẸP 52 CHI TIẾT: CK-08, CK-10, CK-12A, CK-12B, CK-14, CK-16, CK-18, CK-20, CK-103A, CK-103B, CK-104A, CK-104B, CK-105A, CK-105B, CK-206 CỦA VERTEX:

Bộ gá kẹp 52 chi tiết CK-08, CK-10, CK-12A, CK-12B, CK-14, CK-16, CK-18, CK-20, CK-103A, CK-103B, CK-104A, CK-104B, CK-105A, CK-105B, CK-206

– Bộ gá kẹp 52 chi tiết CK-08, CK-10, CK-12A, CK-12B, CK-14, CK-16, CK-18, CK-20, CK-103A, CK-103B, CK-104A, CK-104B, CK-105A, CK-105B, CK-206 VERTEX là đồ gá thông dụng dùng gá kẹp phôi trên bàn máy.

– Bộ gá kẹp 52 chi tiết có khả năng kẹp phôi đa dạng về hình dáng, kích thước hơn so với ê tô máy phay. Chịu được lực gia công lớn hơn.

– Cần chọn đúng model có kích thước rãnh chữ T trên bảng “Table Slot” trùng với kích thước rãnh chữ T của bàn máy phay.

– Một bộ gá kẹp 52 chi tiết bao gồm:

+. 24 bu lông kẹp phôi có ren 2 đầu: 4 chiếc cho mỗi loại cho 6 kích thước chiều dài: 75, 100, 125, 150, 175, 200 mm.

+. 6 đai ốc rãnh chữ T.

+. 4 đai ốc nối bu lông.

+. 6 đai ốc kẹp (đai ốc mũ).

+. 6 mỏ kẹp phôi.

+. 6 khối bậc thang.

– Riêng 3 bộ: CK-18, CK-20, CK-206 có kích thước lớn nên được để trong khay nhựa hoặc gỗ.

– Tất cả các chi tiết được ô xi hóa màu đen.

– Có thể mua rời từng chi tiết trong bộ gá kẹp phôi.
