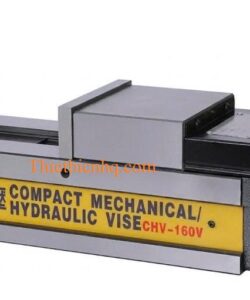

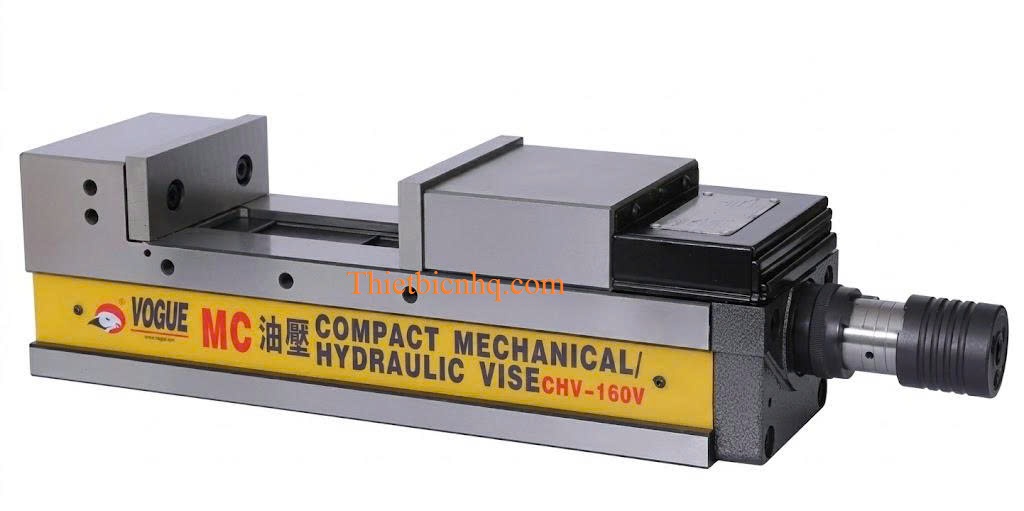

Ê tô thủy lực CHV-160V là dòng ê tô cơ khí trợ lực thủy lực chuyên dùng trên máy phay CNC, trung tâm gia công CNC và máy phay cơ. Với thiết kế nhỏ gọn, lực kẹp lớn lên đến 6.500 kgf, độ cứng vững cao và khả năng giữ phôi ổn định, CHV-160V là lựa chọn lý tưởng cho các xưởng cơ khí chính xác, khuôn mẫu và sản xuất công nghiệp. Ê tô thủy lực CHV-160V thuộc dòng ê tô cường lực cao cấp, vì vậy cũng có thể gọi là Ê tô cường lực CHV-160V.

Sản phẩm giúp giảm thời gian gá đặt, hạn chế biến dạng phôi và nâng cao độ chính xác trong suốt quá trình gia công.

1. Ưu điểm nổi bật của Ê Tô Thủy Lực CHV-160V

• ✅ Lực kẹp thủy lực lớn lên đến 6.500 kgf.
• ✅ Chiều rộng má kẹp 160 mm.
• ✅ Độ mở hàm 240 mm, có thể mở rộng bằng má nối.
• ✅ Thân ê tô cứng vững, chống rung khi gia công tốc độ cao.
• ✅ Độ chính xác cao, phù hợp gia công CNC.
• ✅ Cơ cấu trợ lực giúp siết nhẹ nhưng lực kẹp rất lớn.
• ✅ Trục vít được che chắn, hạn chế phoi và bụi bẩn.
• ✅ Phù hợp kẹp phôi thép, inox, nhôm, đồng và nhiều vật liệu khác.

2. Cấu tạo Ê Tô Thủy Lực CHV-160V

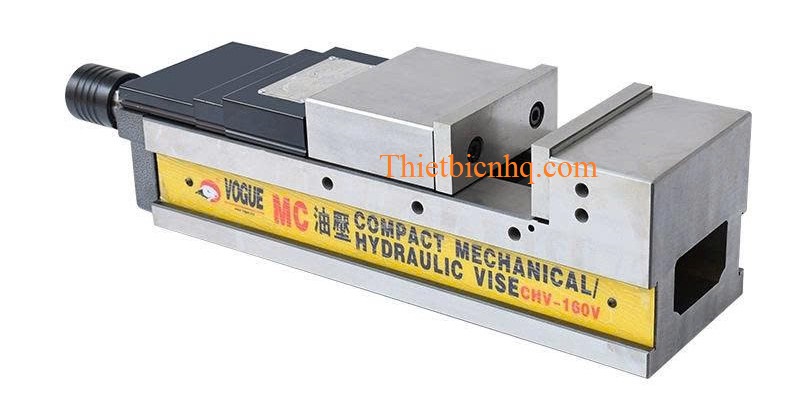

• Thân ê tô thủy lực CHV-160V

Thân ê tô được chế tạo đúc từ gang dẻo FCD60-JIS (tương đương GGG60) với độ bền kéo đến 60 kgf/mm2 hoặc 80000 psi, chịu tải trọng lớn và chống biến dạng trong quá trình gia công. Bề mặt được gia công chính xác giúp tăng độ phẳng và độ song song.

• Má kẹp cố định

Má kẹp cố định được tôi cứng xử lý nhiệt đạt độ cứng đến 45 HRC, chống mài mòn, giúp giữ phôi chắc chắn và duy trì độ chính xác lâu dài.

• Má kẹp di động

Má kẹp di chuyển trên hệ thống dẫn hướng chính xác, đảm bảo lực ép đều lên toàn bộ bề mặt phôi. Độ cứng đến 45HRC.

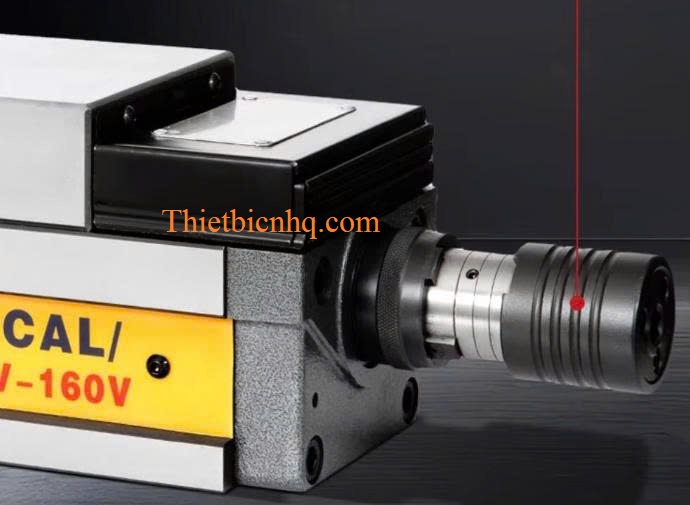

• Cơ cấu trợ lực thủy lực

Đây là bộ phận quan trọng nhất của CHV-160V. Khi người dùng siết tay quay, cơ cấu thủy lực sẽ làm việc, tạo lực kẹp lớn mà không cần dùng nhiều sức.

• Trục vít truyền động

Trục vít được nhiệt luyện và che kín nhằm hạn chế phoi cắt, bụi bẩn xâm nhập, tăng tuổi thọ sử dụng.

• Đế lắp máy

Đáy ê tô được mài chính xác, giúp lắp đặt chắc chắn trên bàn máy CNC hoặc máy phay cơ.

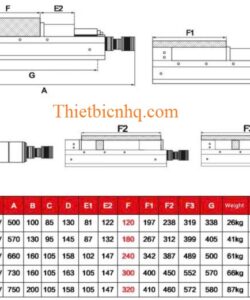

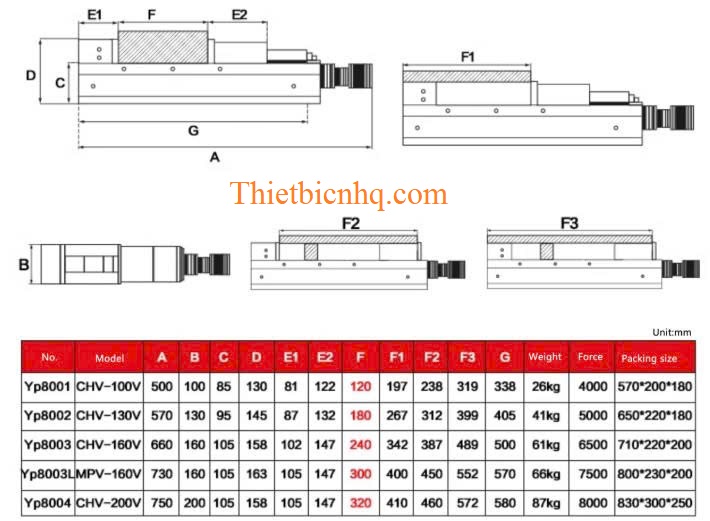

3. Thông số kỹ thuật Ê Tô Thủy Lực CHV-160V

Mã ê tô CHV-160V có chiều rộng má kẹp 160 mm với độ mở lên đến 240 mm, lực kẹp tối đa 6.500 Kgf. Đây là kích thước tiêu chuẩn phù hợp rất nhiều với các máy phay CNC và máy gia công cơ khí chính xác.

4. Vật liệu chế tạo

Ê tô thủy lực CHV-160V được sản xuất từ vật liệu chất lượng cao nhằm đảm bảo tuổi thọ và độ ổn định:

• Thân ê tô bằng gang đúc FCD 60 JIS.
• Má kẹp tôi cứng chống mài mòn, độ cứng đến 45HRC.
• Trục vít thép hợp kim nhiệt luyện.
• Bề mặt mài chính xác, chống cong vênh.
• Khả năng chống rung và chịu tải cao trong gia công liên tục.

5. Ứng dụng của Ê Tô Thủy Lực CHV-160V

CHV-160V được sử dụng rộng rãi trong:

• Gia công trên máy phay CNC.
• Trung tâm gia công CNC (VMC).
• Máy phay cơ.
• Gia công khuôn mẫu.
• Gia công chi tiết chính xác.
• Chế tạo máy.
• Sản xuất hàng loạt.
• Gá kẹp các phôi bằng thép, inox, nhôm, đồng và hợp kim.

6. Hướng dẫn sử dụng Ê Tô Thủy Lực CHV-160V

Bước 1

Làm sạch bàn máy và đáy ê tô trước khi lắp đặt.

Bước 2

Căn chỉnh ê tô song song với hành trình bàn máy bằng đồng hồ so.

Bước 3

Gá kẹp ê tô bằng bộ gá kẹp phôi 58 chi tiết. Siết chặt bulong để cố định ê tô trên bàn máy.

Bước 4

Đặt phôi sát má cố định.

Bước 5

Quay tay quay đến khi má động chạm đến phôi. Tiếp tục quay dứt khoát cho chốt thủy lực bên trong vào đúng vị trí ( ta sẽ nghe thấy một tiếng “khực” nhỏ). Khi đó cơ cấu thủy lực bắt đầu hành trình trợ lực.

Bước 6

Khi đã bắt đầu hành trình thủy lực thì không được siết quá mạnh. Hãy quay nhẹ đến hết hành trình thủy lực.

Bước 7

Sau khi gia công xong, nới lỏng tay quay và vệ sinh ê tô.

7. Những lưu ý khi sử dụng

Để ê tô luôn đạt độ chính xác cao và kéo dài tuổi thọ, nên:

• Không dùng búa đóng trực tiếp lên ê tô.
• Không siết quá lực thiết kế.
• Luôn vệ sinh phoi sau mỗi ca làm việc.
• Tra dầu định kỳ cho trục vít và ray dẫn hướng.
• Không để dung dịch làm mát tồn đọng lâu trên thân ê tô.
• Kiểm tra độ song song định kỳ.
• Thay má kẹp khi bị mòn nhiều.
• Không dùng ê tô để ép hoặc nắn chi tiết.

👉 Bảo dưỡng định kỳ

• Vệ sinh sau mỗi ngày làm việc.
• Tra mỡ trục vít mỗi 1–2 tuần tùy tần suất sử dụng.
• Kiểm tra bulông cố định.
• Kiểm tra độ mòn má kẹp.
• Bảo quản nơi khô ráo khi không sử dụng.

8. Vì sao nên chọn Ê Tô Thủy Lực CHV-160V?

• Lực kẹp mạnh, giữ phôi ổn định.
• Gia công chính xác, giảm rung động.
• Thiết kế chắc chắn, tuổi thọ cao.
• Dễ vận hành và bảo trì.
• Phù hợp với hầu hết máy phay CNC và trung tâm gia công.
• Hiệu quả cao trong sản xuất đơn chiếc và hàng loạt.

Ngoài sản phẩm ê tô trên chúng tôi còn có bộ gá kẹp phôi 58 chi tiết chính hãng: tại đây

Quý khách cũng có thể tham khảo dòng ê tô cơ 6 inch: chọn

Để biết thêm về thông tin kỹ thuật, kích thước và giá thành sản phẩm xin mời liên hệ đến công ty HQ của chúng tôi.
