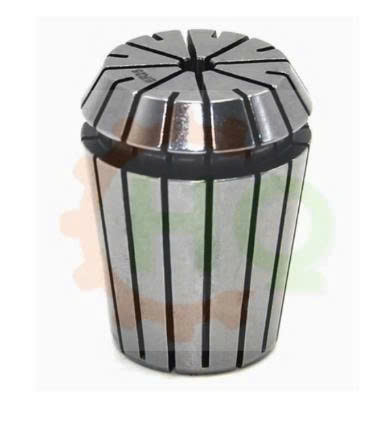

1. Hiểu biết về Collet ER32- Chính xác cao cho máy CNC:

•  Collet ER32 là dòng collet kẹp dao được sử dụng rộng rãi, tiêu biểu nhất trong bộ Collet ER tiêu chuẩn. Đây là loại chuyên dùng để kẹp dao phay ngón, mũi khoan, taro hoặc các dụng cụ cắt có chuôi trụ.
• Collet ER32 được đánh giá cao nhờ khả năng kẹp chắc chắn, độ đồng tâm tốt và phạm vi kẹp rộng từ 2mm đến 20mm. Collet ER32 thường được lắp cùng các bầu kẹp như BT, SK, HSK, CAT, MT, bầu kẹp chuôi trụ.
• Cấu tạo: Gồm một thân hình trụ côn với các rãnh xẻ dọc đối xứng, cho phép collet ép sát vào dụng cụ khi được đai ốc siết chặt vào bầu kẹp.

2. Kích thước và thông số kỹ thuật Collet ER:

2.1 Kích thước tiêu chuẩn của Collet ER32:

•  Đường kính ngoài D: 33mm.
•  Chiều dài 40mm.
•  Góc côn tiêu chuẩn ER.
•  Phạm vi kẹp từ 2mm- 20mm.
•  Mỗi collet có phạm vi kẹp đàn hồi là 1mm
•  Ví dụ: Collet ER32- 8 sẽ kẹp được từ 7mm – 8mm

2.2 Thông số kỹ thuật của collet ER32:

•  Vật liệu: Thép hợp kim chất lượng cao, chống mài mòn tốt.
•  Độ đảo chính xác: ≤ 0.015 mm hoặc ≤ 0.008 mm.
•  Tiêu chuẩn sản xuất: DIN 6499.
•  Độ cứng: 44- 48HRC.
•  Góc côn chuẩn giúp tăng lực kẹp và chống rung hiệu quả.

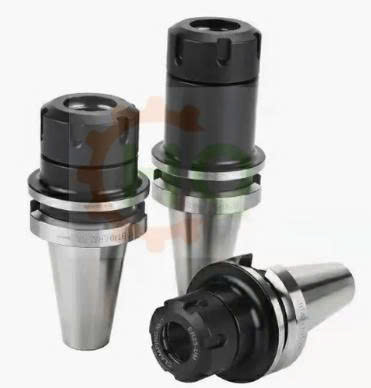

3. Các loại bầu kẹp sử dụng Collet ER32

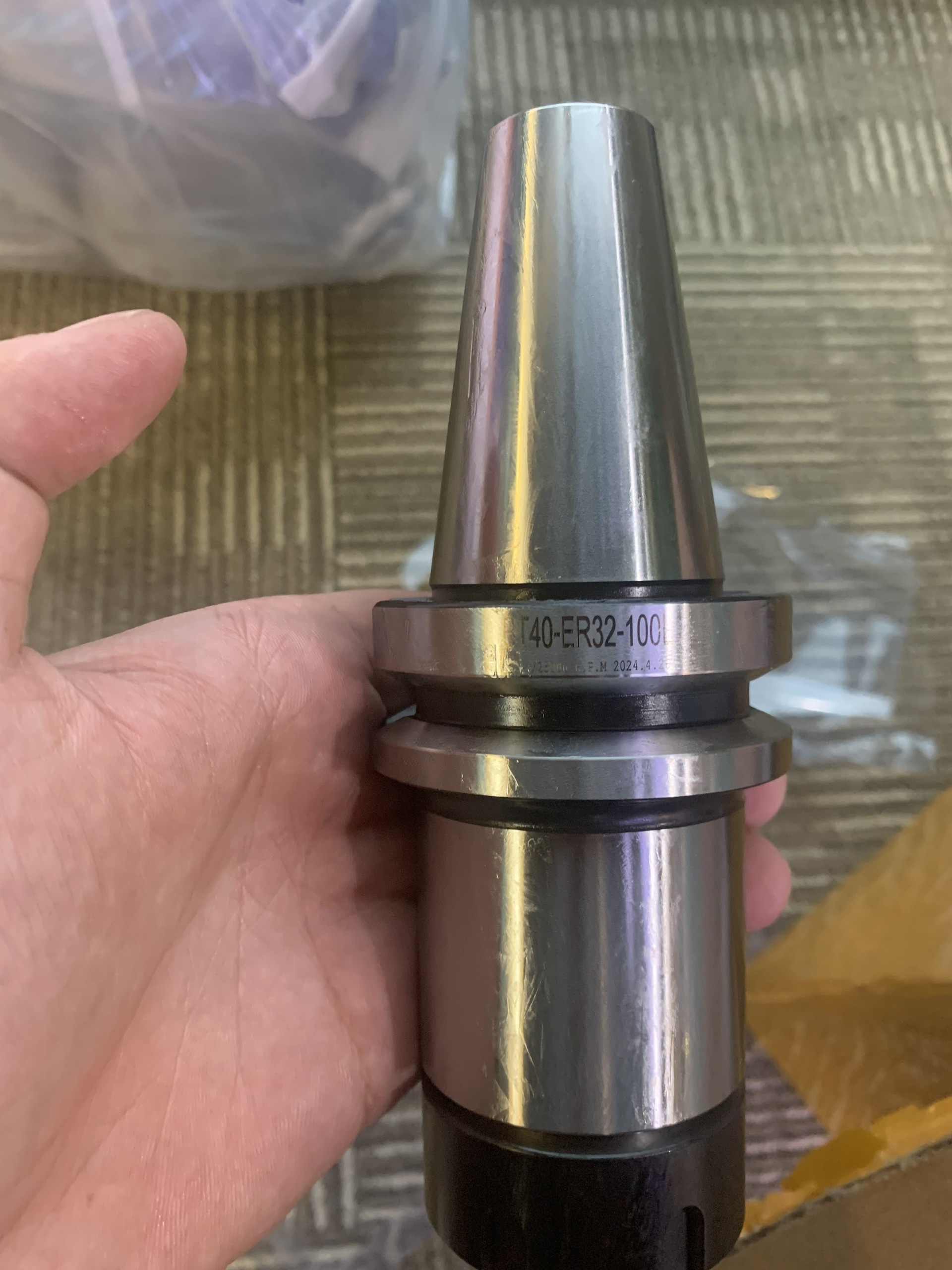

• Bầu kẹp chuẩn BT (BT30, BT40, BT50): Phổ biến nhất là BT40, dùng cho máy CNC.
• Bầu kẹp chuẩn SK: SK30, SK40, SK50.
• Bầu kẹp chuẩn HSK: HSK63, HSK100.
• Bầu kẹp chuẩn CAT: CAT30, CAT40, CAT50.
• Bầu kẹp chuẩn chuôi côn MT: MT2, MT3, MT4.
• Bầu kẹp trụ thẳng.

4. Cách sử dụng collet ER32:

Bước 1: Lắp collet ER32 vào bầu kẹp

• Gắn collet ER32 vào đai ốc theo đúng khớp lệch tâm trước khi lắp vào bầu kẹp.

Bước 2: Đưa dao vào Collet ER32

• Cho chuôi dao vào đúng kích thước Collet phù hợp. Mỗi một Collet sẽ có dải kẹp khác nhau.
• Không nên dùng dao nhỏ hơn quá nhiều so với kích thước Collet: Khi đó dao sẽ không được kẹp chắc chắn.

Bước 3: Siết đai ốc

• Dùng cờ lê chuyên dụng siết chặt đai ốc ER32 với lực vừa đủ để đảm bảo độ chắc chắn và đồng tâm.
• Không nên siết nhẹ quá vì khi đó dao không được kẹp chắc chắn, gây rung lắc.
• Cũng không nên siết chặt quá khi đó hỏng cấu trúc của collet và hỏng ren đai ốc.

Bước 4: Lắp lên máy CNC

• Sau khi hoàn thiện, tiến hành lắp bầu kẹp lên trục chính máy CNC để gia công.

Lưu ý: Cần chọn thiết bị tháo lắp bầu kẹp dao được gắn cố định chắc chắn.

5. Để đạt hiệu quả và độ chính xác cao nên chọn Collet ER32 như thế nào và cần lưu ý những gì?

• Cần chọn Collet ER32 hàng chính hãng, có nguồn gốc rõ ràng.
• Lắp dao đúng với loại Collet ER32 tương ứng.
•  Không siết lực quá mạnh.
•  Vệ sinh định kỳ, bụi bẩn sẽ làm giảm độ đồng tâm và chính xác.
• Kiểm tra độ mài mòn của Collet ER32 cũng như bầu kẹp.
