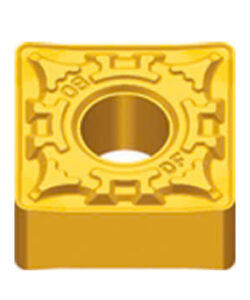

1. Mảnh dao tiện SNMG là một loại mảnh dao được sử dụng cho dao tiện trong các ứng dụng gia công tiện ngoài, tiện lỗ. Được lắp với cán dao có mã: DSBNR/L, PSBNR/L, PSDNN, PSKNR/L, PSSNR/L, PSKNR/L. Đặc điểm chung của loại mảnh này bao gồm:

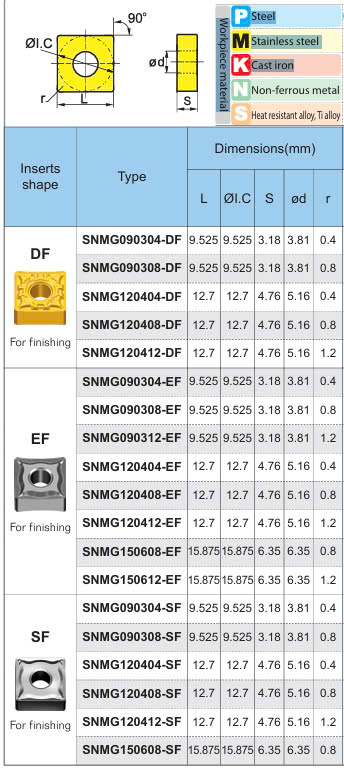

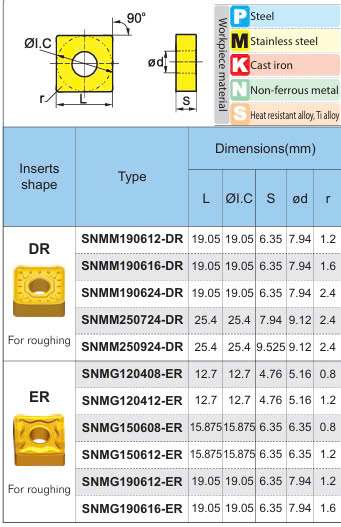

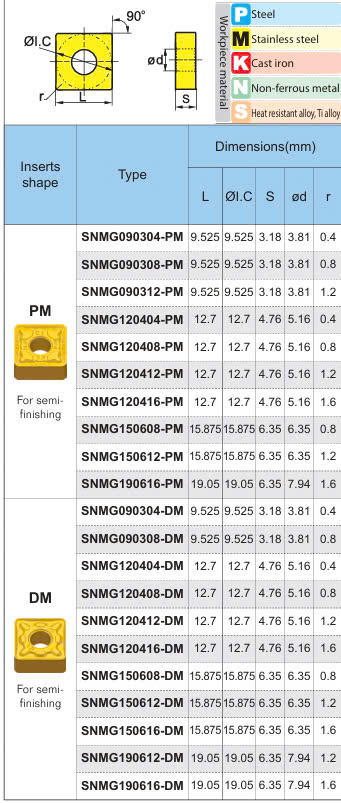

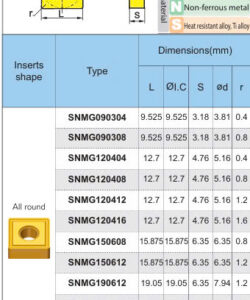

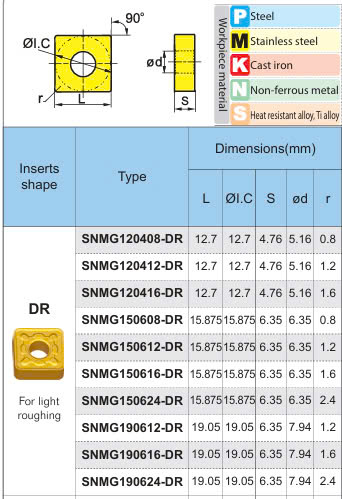

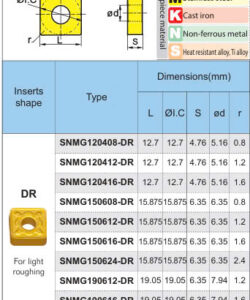

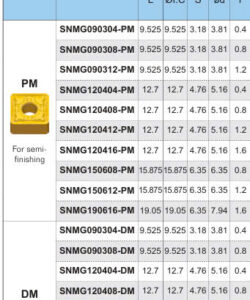

Thông số kỹ thuật của mảnh dao SNMG
_ Loại hình dạng: Hình vuông, một mảnh dùng được 8 góc cắt.
_ Kích thước: 090304, 090308, 120404, 120408, 120412, 150608, 150612…
_ Gia công cho tiện thô, tiện bán tinh, tiện tinh.
_ Lớp phủ: YBC, YBG, YBM, YBD, YNG, YC, YD.
_ Ứng dụng: Phù hợp cho gia công cắt gọt kim loại trên các vật liệu như thép, thép không gỉ, nhôm, đồng, gang, thép sau nhiệt luyện…
_ Vật liệu: Mảnh này thường được chế tạo từ carbide (hợp kim cứng), có lớp phủ để tăng độ bền và khả năng chống mòn khi gia công tốc độ cao.

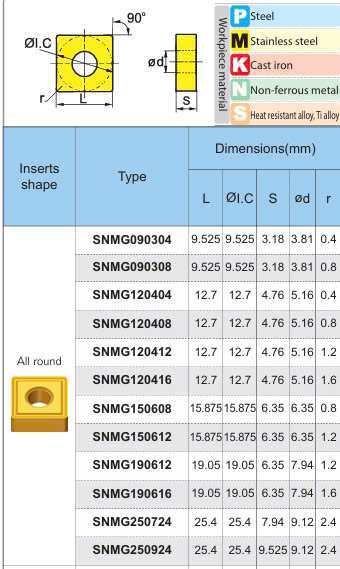

Thông số kỹ thuật của mảnh dao SNMG
2. Cách chọn mảnh SNMG
_ Cần chọn mảnh phù hợp với thông số của cán dao.
_ Mỗi loại vật liệu sẽ dùng mảnh có lớp phủ khác nhau.
_ Chọn lựa từng mảnh cho từng quá trình gia công: Tiện thô, tiện bán tinh, tiện tinh.
Ví dụ: Cán dao DSBNR1616H09 lắp với mảnh SNMG090304-DF YBC152.
_ Kích thước 09 của mảnh SNMG09 sẽ trùng với kích thước 09 của cán dao DSBNR1616H09
_ SNMG090304: R0.4 dùng cho quá trình tiện tinh.
_ Kích thước 09 của mảnh SNMG09 sẽ trùng với kích thước 09 của cán dao DSBNR1616H09
_ SNMG090304: R0.4 dùng cho quá trình tiện tinh.
_ YBC152 lớp phủ gia công cho vật liệu thép thường.
Để biết thêm về thông tin kỹ thuật, chế độ cắt và giá thành sản phẩm xin mời liên hệ đến công ty HQ của chúng tôi.
